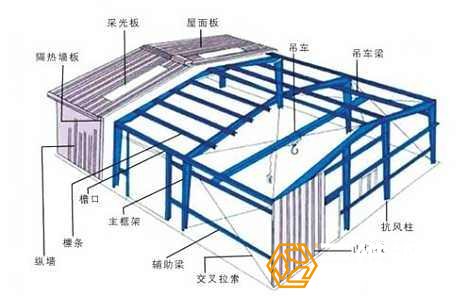

鋼結(jié)構(gòu)廠房施工對工程材料及質(zhì)量控制標(biāo)準(zhǔn)

1、鋼結(jié)構(gòu)廠房施工結(jié)構(gòu)用鋼材：(除特殊說明外均按下表加工)

2、鋼材除滿足國家材料規(guī)范要求外,地震區(qū)尚應(yīng)滿足下列要求：

（1）鋼材的屈服強度實測值與抗拉強度實測值的比值不應(yīng)大于0.85；

（2）鋼材應(yīng)有明顯的屈服臺階，且伸長率不應(yīng)小于20%；

（3）鋼材應(yīng)有良好的焊接性和合格沖擊韌性；

（4）焊接承重結(jié)構(gòu)鋼材還應(yīng)具有冷彎試驗的合格保證；

當(dāng)鋼結(jié)構(gòu)廠房施工鋼板厚度大于等于厚度40mm且承受沿板厚方向的拉力時，鋼板厚度方向性能級別至少保證 Z15。

2.1鋼結(jié)構(gòu)廠房施工所有構(gòu)件鋼材須保證硫、磷的極限含量，對焊接構(gòu)件鋼材尚須保證碳的極限含量。

2.2焊接柱翼緣為焰切邊。

3、鋼結(jié)構(gòu)廠房施工焊材：Ⅰ級鋼及Q235B鋼采用E43焊條，Ⅱ級鋼及Q345B鋼采用E50焊條，自動及半自動焊采用H08A、H08E焊絲配合高錳型焊劑，質(zhì)量要求符合JGJ81-1991標(biāo)準(zhǔn)。當(dāng)Q235B鋼與Q345B鋼連接時，采用與低強度鋼材相適應(yīng)的焊接材料。

4、鋼結(jié)構(gòu)焊接設(shè)計標(biāo)準(zhǔn)與檢驗標(biāo)準(zhǔn)

4.1構(gòu)件翼緣與端板（包括柱底板）的連接應(yīng)采用全熔透對接焊縫，腹板與端板的連接應(yīng)采用角對接組合焊縫，或與腹板等強的角焊縫。

4.2 凡板件對接焊縫應(yīng)為全熔透，焊縫等級為二級，8mm厚度以上焊縫需做超聲波探傷。小于8毫米厚對接焊縫按外觀二級標(biāo)準(zhǔn)檢驗。

4.3除上述以外的焊縫一律按照三級標(biāo)準(zhǔn)檢驗。

4.4焊縫尺寸應(yīng)滿足：hfmax≤1.2t (t 為較薄構(gòu)件板厚),圖中未標(biāo)明角焊縫很小厚度為6mm,一律滿焊。hfmin≥1.5√t2(t2為較厚構(gòu)件板厚)。

4.5鋼結(jié)構(gòu)廠房施工補充說明：

（1）本圖中未注明的焊縫，施工時應(yīng)根據(jù)其連接形式分別采用如下幾種形式施工,焊縫高度擬取兩構(gòu)件中較薄構(gòu)件厚度,焊縫長度為滿焊。

（2）焊縫形式：a）.相同厚度的鋼板與鋼板的平接；b）.不相同厚度的鋼板與鋼板的平接；c）.鋼板與鋼板或角鋼的搭接；d）.在對接焊縫的拼接處，當(dāng)焊件的寬度不同或厚度在一側(cè)相差4mm以上時，應(yīng)分別在寬度方向或厚度方向從一側(cè)或兩側(cè)做成坡度不大于1：2.5的斜角。

    5、螺栓：本工程除圖中高強度螺栓注明外，皆采用10.9級高強度摩擦型螺栓，構(gòu)件摩擦面處理為噴砂后生赤銹，摩擦面抗滑移系數(shù)不小于0.45，高強螺栓必須采用扭矩法施工，地腳螺栓待調(diào)整緊固后，墊片與底板四面圍焊。

M16：P=100kN；M20：P=155kN；M22：P=190kN；M24：P=225kN；M30：P=355kN。

6、構(gòu)件運輸過程中要妥善綁扎,以防止變形和損傷。

7、結(jié)構(gòu)安裝前應(yīng)對構(gòu)件進(jìn)行全面檢查:如構(gòu)件的數(shù)量長度垂直度安裝接頭處螺栓孔之間的尺寸是否符合設(shè)計要求。

8、在安裝鋼柱前應(yīng)檢查柱腳錨栓之間的尺寸,露出基礎(chǔ)頂面的尺寸基礎(chǔ)頂面的標(biāo)高是否符合設(shè)計要求,以及柱腳錨栓的螺紋是否有損傷（基礎(chǔ)施工時注意保護(hù)）。

9、安裝時應(yīng)設(shè)置臨時纜風(fēng)繩，待全部支撐、檁條安裝之后，才可拆除臨時纜風(fēng)繩。

10、墻梁安裝時應(yīng)設(shè)置木撐，以防墻梁下?lián)稀A覆。

11、屋面板在山墻邊、天溝邊、屋脊及氣樓四周均應(yīng)采用自攻釘加強，具體在每波谷內(nèi)打二顆自攻釘，沿山墻處間距300mm打一顆自攻釘。

12、屋面板在檁條位置處必須設(shè)置支座,不得漏設(shè)。

13、泛水板、包邊板厚度見建筑，在墻梁或檁條處用自攻釘固定，與屋面板或墻面板用拉鉚釘固定，拉鉚釘間距不得大于300mm。

14、天溝、屋脊處均須設(shè)置海綿堵頭。

15、墻面板自攻釘固定：與墻梁固定每波谷一顆，頂部、底部墻梁固定每波谷二顆。

16、各構(gòu)件均須放樣，并尺寸經(jīng)核對無誤后方可下料。

17、二層樓面施工采取臨時支撐支撐，需等結(jié)構(gòu)達(dá)到規(guī)范要求強度后方可拆除臨時支撐。

18、本說明未盡處請嚴(yán)格按照國家現(xiàn)行有關(guān)規(guī)范及規(guī)程施工。

19、鋼結(jié)構(gòu)廠房施工除銹、防腐和防火要求

19.1除銹：除鍍鋅構(gòu)件外，所有鋼結(jié)構(gòu)及其配件均須經(jīng)噴丸除銹，等級為Sa2  級。構(gòu)件制作完畢后進(jìn)行拋丸除銹處理，除銹等級要求《涂裝前表面銹蝕除銹等級》和（GB50205-95）中的Sa2.5級標(biāo)準(zhǔn) 并且除去鋼材表面的塵垢。

19.2防腐：

19.2.1屋面檁條、墻梁、拉條、套管及室外構(gòu)件均為鍍鋅構(gòu)件。

19.2.2除鍍鋅及刷防火涂料構(gòu)件外，其余鋼材經(jīng)除銹處理后應(yīng)立即進(jìn)行噴涂油漆，要求紅丹底漆兩道,兩道不小于70μm；醇酸面漆兩道，干漆膜總厚度不小于125μm。鋼柱柱腳表面涂刷摻水泥重量2%的NaNO?2 水泥沙漿，再用C15混凝土包裹。

19.2.3.防火涂料做法：

（1）鋼柱、柱間支撐耐火極限3小時；

（2）樓面梁2小時；

（3）屋面鋼梁、水平支撐、系桿(包括天溝托架兼做XG)、屋面桁架耐火極限1.5小時；

（4）鋼樓梯耐火極限1小時；

（5）本工程耐火極限達(dá)到＞1.5h；采用厚涂型鋼結(jié)構(gòu)防火涂料保護(hù)的金屬結(jié)構(gòu)；耐火極限達(dá)到≤1.5h；采用薄涂型鋼結(jié)構(gòu)防火涂料保護(hù)的金屬結(jié)構(gòu)。

19.3現(xiàn)場焊接兩側(cè)個50mm范圍內(nèi)暫不涂漆，待現(xiàn)場焊完后，再按規(guī)定補漆。

19.4鋼結(jié)構(gòu)廠房施工過程中,應(yīng)根據(jù)材料特性（如涂裝材料使用年限,結(jié)構(gòu)使用環(huán)境條件等）,定期對結(jié)構(gòu)進(jìn)行必要維護(hù)（如對鋼結(jié)構(gòu)重新進(jìn)行涂裝,更換損壞構(gòu)件等）,以確保使用過程中的結(jié)構(gòu)安全。
